На практике под сетевыми фильтрами обычно понимают обычный удлинитель, который оснащен одним компактным варистором. Этот варистор срабатывает в случае, если мощность подключенных устройств превышает максимально допустимый уровень.
Выбираем удлинитель с заземлением
Удлинители с заземлением обязательны для применения в ситуациях, когда используется техника, чувствительная к электромагнитным помехам. Рекомендуется их устанавливать в местах, где существует высокая вероятность перенапряжений и коротких замыканий. Чтобы разобраться в сути этого вопроса, в чем заключаются отличия между удлинителями с заземлением и без, а также понять, какие из них предпочтительнее, важно детально рассмотреть ключевые моменты.
Что это значит?
Электрический удлинитель с заземлением представляет собой специализированное устройство, которое позволяет подключать электрооборудование в местах, где нет возможности прокладки стационарной электросети. Эти удлинители оснащены дополнительной жилой в кабеле, что обеспечивает защиту человека от электрического удара в случае короткого замыкания.
Подключение удлинителя происходит к розеткам, оборудованным дополнительным контактам, что позволяет уменьшить влияние электромагнитных помех, возникающих при работе рядом большого количества бытовых приборов.
Использование таких удлинителей не является строго обязательным.
Однако при длительной эксплуатации таких приборов, как холодильник, стиральная машина или микроволновая печь, которые подключены через удлинитель, необходимо учитывать риски короткого замыкания и других неисправностей.
В данном случае применение удлинителя с заземлением представляет собой эффективное решение для защиты как электрических приборов, так и пользователей от возможных поломок и неисправностей. Кроме того, такие удлинители обязательно следует использовать в случаях подключения светодиодных ламп, которые обладают свойством накапливать электрический заряд во время работы.

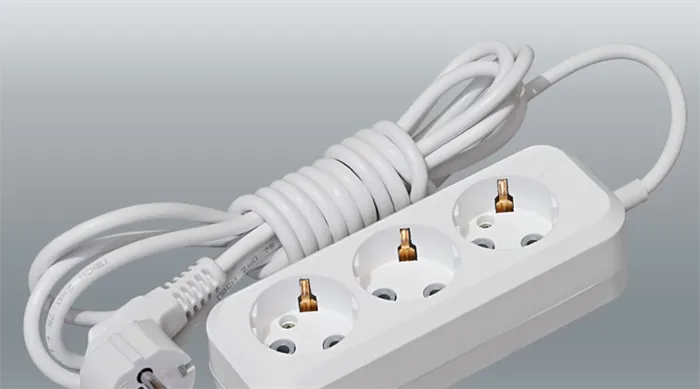

Удлинитель с заземлением – что это?
Удлинители с заземляющим проводом используются для подключения мощных устройств, таких как посудомоечные машины, духовые шкафы и кондиционеры. Эта бытовая техника создает серьезную нагрузку на электросеть, а наличие заземления существенно снижает вероятность возникновения пожароопасных ситуаций.
Помимо защиты от перегрузок, заземляющий провод предотвращает риск электрического удара. Он помогает избежать накопления статического электричества и исключает возможность травм при касании к корпусу электроприбора, если его изоляция повреждена.
Особенности и преимущества использования удлинителя с заземлением
Ключевая особенность использования удлинителя с заземлением заключается в правильном его подключении. Перед тем как вставить вилку в розетку, необходимо убедиться, что все контакты надежно защищены и само устройство находится в исправном состоянии.
Обычные удлинители с заземляющим проводом, имеющие низкий уровень защиты IP, не рекомендуется использовать в непосредственной близости к источникам воды или в условиях повышенной влажности. В таких случаях подключение оборудования следует осуществлять через специальные водонепроницаемые устройства, которые гарантируют безопасность при работе в условиях высокой влажности.
Также запрещено подключение устройств, чья мощность превышает допустимую нагрузку удлинителя.
К числу преимуществ использования такого урока относят:
- Защита от поражения электрическим током. При заземлении электроприбора через удлинитель в случае контакта с оголенными проводами лишняя электроэнергия будет уходить в землю вместо того, чтобы попадать на тело человека.
- Увеличение уровня безопасности. Заземляющий контакт снижает вероятность короткого замыкания и возгорания проводки, что особенно важно для защиты от возможных опасных ситуаций в электроустановках.
- Увеличение комфорта. Удлинитель позволяет подключать несколько устройств одновременно к одной розетке, что избавляет от необходимости использования дополнительных адаптеров и проводов, упрощая процесс подключения.
- Обеспечение защиты подключенного оборудования. Наличие защитного заземляющего провода предохраняет электрические устройства от сетевых перепадов напряжения, помогая предотвратить поломки и неисправности приборов, чувствительных к изменениям параметров сети.
Сколько Ватт может выдержать удлинитель
Максимальная мощность, которую способен выдержать удлинитель, определяется сечением провода.
Обычно информация о мощности указывается на упаковке в амперах и ваттах. Важно помнить, что это суммарная мощность всех подключенных устройств.
Полезный совет! Если упаковка давно потеряна, сечение провода в миллиметрах можно найти на самом кабеле, что поможет понять, какую нагрузку он может выдержать.
Что нельзя подключать в удлинитель
Возможность подключения того или иного устройства к удлинителю непосредственно зависит от его мощности. Например, обогреватель мощностью 3 кВт способен вывести из строя удлинитель с сечением провода до 1 кв. мм. Поэтому в остальных случаях следует учитывать мощность устройства и сравнивать её с показателями, указанными на удлинителе.
Важно помнить! При превышении допустимой нагрузки может произойти перегрев, что может привести к дымлению и плавлению проводки, а в некоторых случаях – даже к возгоранию. В лучших условиях просто сгорят предохранители или сам удлинитель.
Специалисты в электронике настоятельно не рекомендуют подключать к удлинителям такие устройства, как микроволновые печи, холодильники, стиральные машины, мощные обогреватели, кофеварки, тостеры, водонагреватели, кондиционеры, утюги, а также другие удлинители. В то же время существуют кофеварки мощностью от 500 Ватт, обогреватели типа «Доброе тепло» изначально мощностью 480 Вт, ультразвуковые стиральные машины, которые имеют мощность всего до 15 Вт, а также тостеры до 1000 Вт и утюги до 1 кВт.
Использование одного удлинителя с другим (например, подключение одного удлинителя к другому) или создание цепочки из нескольких удлинителей и тройников считается потенциально небезопасным. Однако в случаях, когда это необходимо сделать, лучше по возможности подключить более мощный удлинитель в электрическую розетку, а в него уже подключить менее мощный удлинитель.
Полезная заметка! Стандартная мощность, допускаемая для цепи в квартире, составляет 3500 Вт. Провод с заземлением обозначается как 3G, тогда как провод без заземления – 2G.

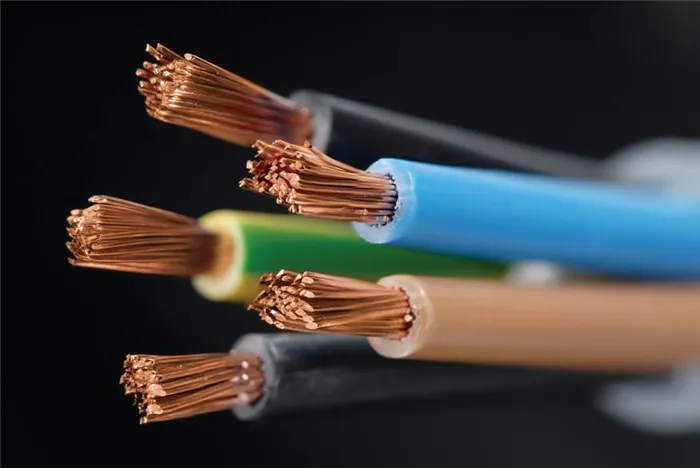

Сечение и нагрузка
Этому параметру стоит уделить особое внимание, так как от площади сечения жилы провода зависит не только максимальная нагрузка, которую он сможет выдержать, но и стоимость самого удлинителя. Сечение измеряется в миллиметрах квадратных (мм²) и может быть представлено в вариантах: 0.5 мм², 0.75 мм², 1 мм², 1.5 мм², 2.5 мм². Все остальные варианты сечений в бытовых удлинителях встречаются крайне редко, даже 2.5 мм² можно считать редкостью.
Стоит помнить, что производители не всегда добросовестно указывают сечение провода и могут округлять его. Поэтому при равной длине и количестве розеток стоит сравнить массу нескольких удлинителей, потому что если разница ощутима, выбирайте тот, который более тяжелый — он, скорее всего, имеет более качественные материалы.
Площадь сечения определяет максимальный ток нагрузки, который способен выдерживать провод. Удлинители можно классифицировать по проводимости на 6 А (что соответствует 1320 Вт), 10 А (2200 Вт), и 16 А (3520 Вт).
Оптимальные значения соотношения сечения и максимального тока (в плане надежности и устойчивости к нагреванию) следующие:
- Для 6 А — 0.75 мм²;
- Для 10 А — 1 мм²;
- Для 16 А — 1.5 мм².
Сечение провода может обозначаться как 2×1 мм² или 3×1.5 мм², где первое число отображает количество жил в проводе (2 — без заземления, 3 — с заземлением), а второе число указывает на диаметр сечения жилы провода.
Для силы тока в 16 А вы, конечно, сможете без труда найти удлинитель с сечением 1 мм². Однако выдержит ли он свою максимальную нагрузку без перегрева и плавления — это уже серьезный вопрос.
Также обязательно проверьте не только соответствие заявленной производителем мощности кабеля, но и блока розеток с вилкой. На каждом из трех элементов должна быть соответствующая маркировка. Если её нет, то я настоятельно не рекомендую приобретать этот удлинитель, каким бы привлекательным он ни казался по цене.
Длина

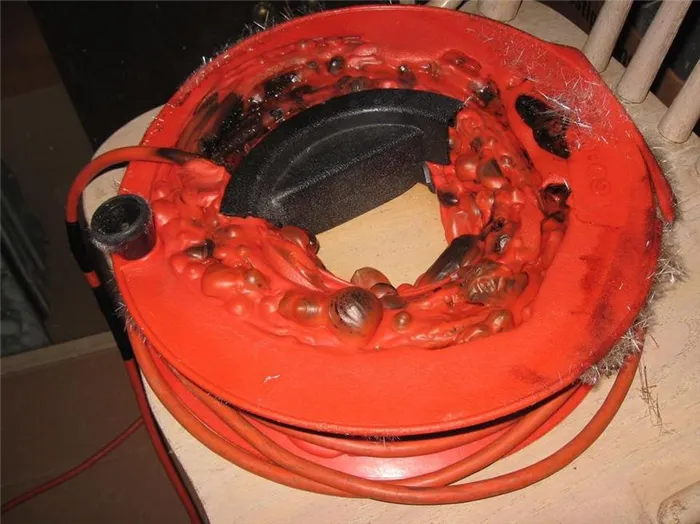

Этот параметр выбирается вами, но следует отметить, что брать удлинители с чрезмерно длинными проводами не рекомендуется. Особенно это касается катушечных моделей. При длительном использовании мощных устройств (от 1.5 кВт) вам потребуется разматывать и где-то размещать всю длину провода. Это необходимо для безопасности, иначе изоляция внутренних проводов может просто расплавиться. В открытом доступе можно найти массу примеров и практических опытов, иллюстрирующих эту проблему.
По длине кабеля
Выбор удлинителя зависит от необходимой длины кабеля. Для домашних нужд достаточно кабелей длиной от 3 до 7 метров. Для профессионального применения могут потребоваться катушечные удлинители длиной от 10 до 100 метров.
Тем не менее, рекомендуется выбирать модели с минимально необходимой длиной. На это есть несколько причин:
- чем длиннее путь от розетки до оборудования, тем больше теряется электроэнергия;
- указанное номинальное напряжение провод способен выдерживать только в размотанном состоянии, и производитель обязан указывать максимальные значения для размотанного и смотанного состояния;

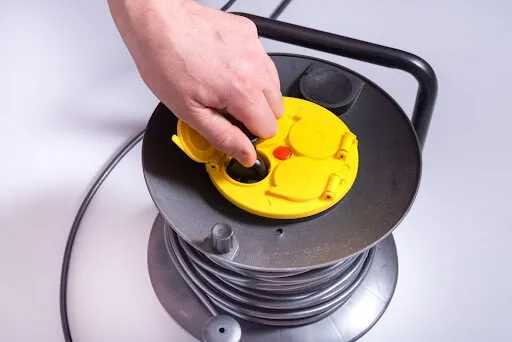

- для строительных или производственных работ подойдет катушечный вариант, но нужно соблюдать осторожность: кабель в смотанном состоянии способен быстрее нагреваться и, как следствие, загореться. Необходимо, чтобы в комплектации были предохранители;
- нагрев может достигать 65 градусов в норме. Однако этого уже достаточно, чтобы изоляция начала плавиться.
Когда выбираете товар, базируйтесь на длине, которую реально будете использовать, а не про запас.

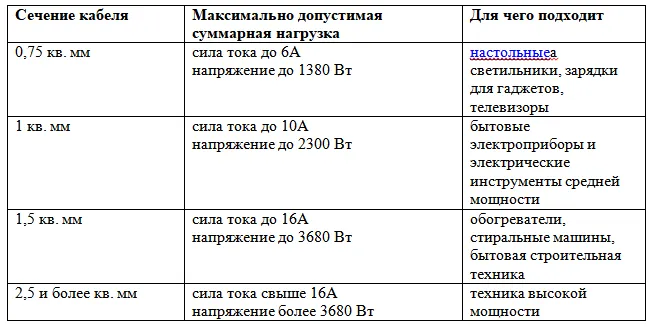

По сечению и нагрузке
Не знаете, какой удлинитель необходим? Обратите внимание на сечение. Чем больше оно, тем выше может быть нагрузка.
- 0,75 кв. мм — способен выдерживать ток до 6 А, напряжение 1380 Вт. Подходит для телевизоров, ПК, ламп и зарядных устройств;
- 1 кв. мм — выдерживает ток до 10 А и напряжение 2300 Вт. Можно использовать для подключения бытовой техники;
- 1,5 кв. мм — выдерживает ток до 16 А и напряжение 3680 Вт. Способен работать со стиральными машинами, дрелями, шуруповертами и строительным оборудованием;
- 2,5 кв. мм — рассчитан на использование на стройплощадках, подходит для подключения мощных обогревателей и конвекторов.
Несмотря на сечение, средняя толщина провода должна составлять не менее 5 мм. В противном случае можно с уверенностью заявить, что производитель сэкономил на материалах, а его товар не соответствует заявленным спецификациям.
Мощные устройства лучше всего подключать по одному. Либо использовать удлинители с сечением провода не менее 1,5 кв. мм. Садовые устройства часто предлагаются в бухтах, их максимальная нагрузка также достигает 16 А. Этого достаточно, чтобы без проблем использовать их совместно с дрелью, болгаркой и другим строительным инструментом.
